Rhino繪製教學(4)-克萊因瓶 繪製 無邊界之瓶 中階教學

Tutorials & Tips
大家好,我是曲面實業的Nobu,
今天跟大家分享一個克萊因瓶的繪製方式,
克萊因瓶是一個很有趣的理論,現實生活中是無法看見克萊因瓶理論的,存在您想像的四維空間之中,
但是藉由三維空間的表現手法,我們可以一窺克萊因瓶有趣奧妙,讓我們看看如何利用Rhino與3D列印機表現這場特殊的思想衝突吧!!

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔

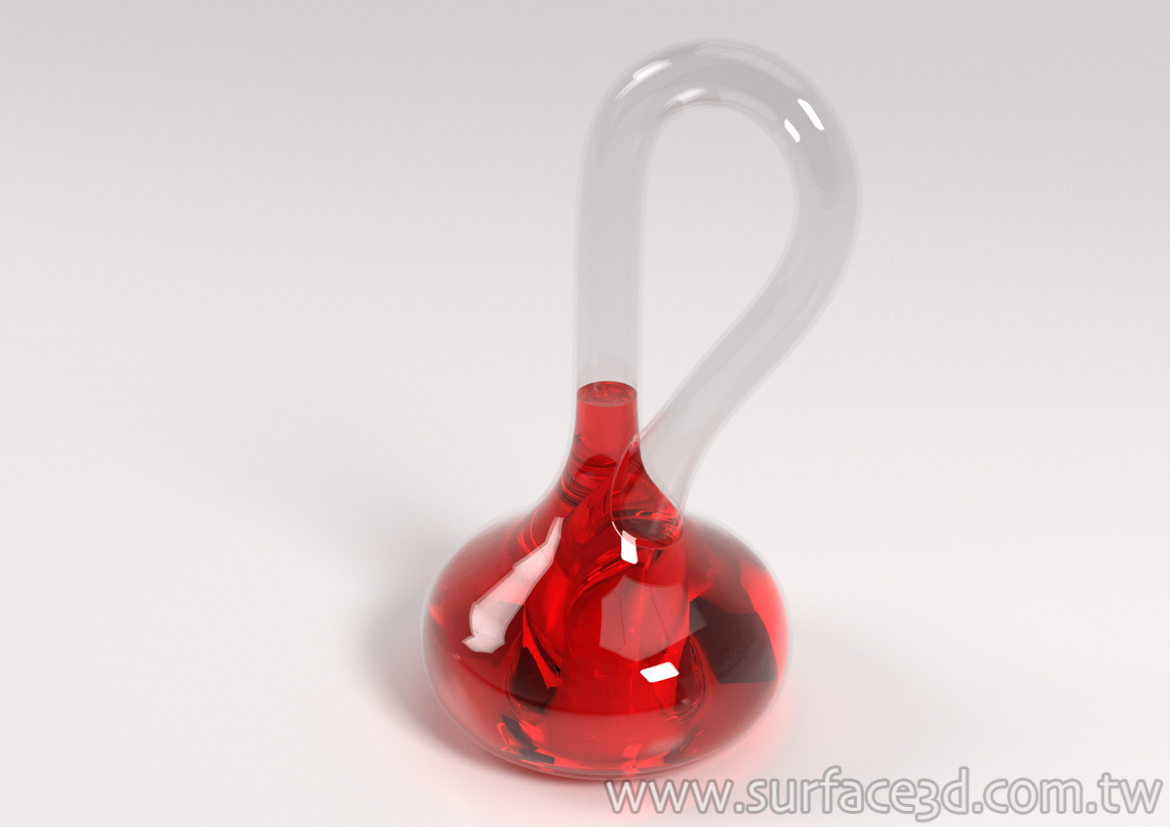

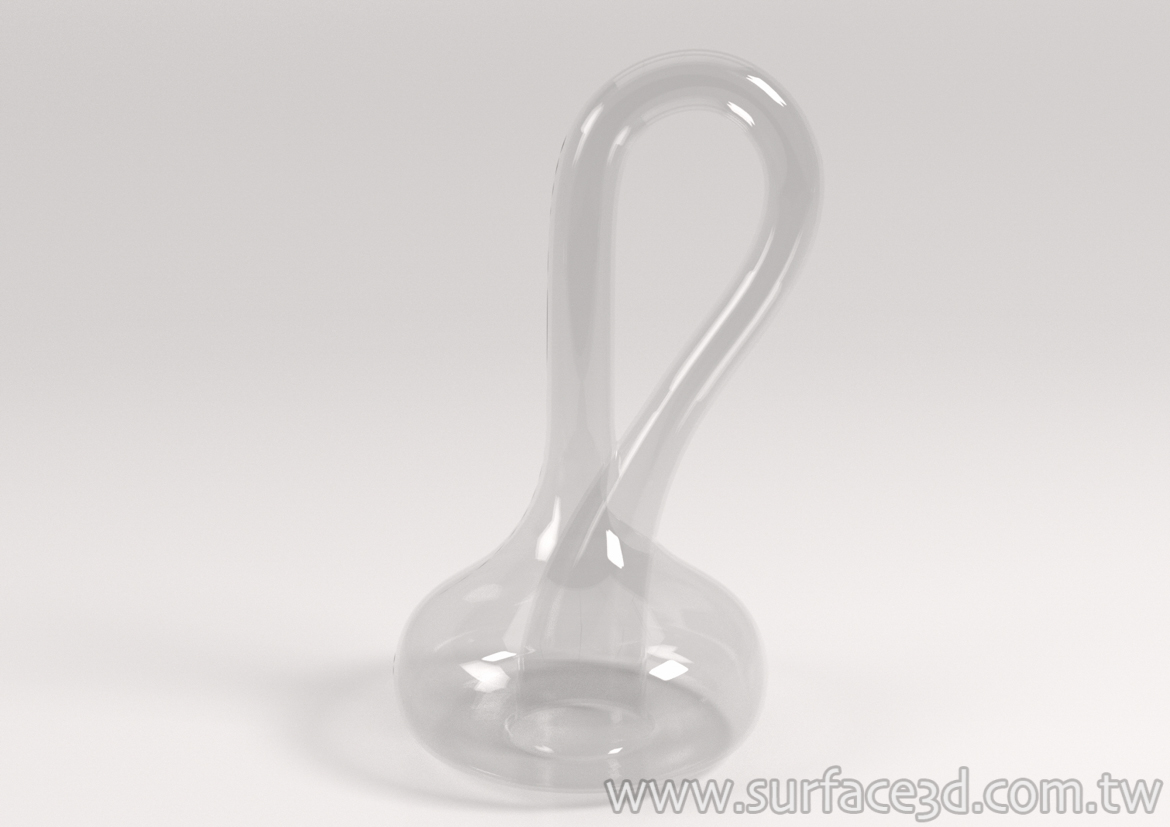

最後提供幾張用NVIDIA IRAY軟體渲染的圖片
使用內建場景跟材質沒有調整任何設定

圖檔

圖檔

圖檔

圖檔


若有問題請在討論區發表意見以及討論喔,感謝。

最後提供教學PDF檔案下載-[曲面實業有限公司Surface3D]克萊因瓶

還有模型下載
交作業囉~~~~~~~~~~~
這真是一個很奧妙的瓶子 (056)
